Trong hệ thống bơm nước tự động, việc đấu nối phao điện một cách an toàn là cực kỳ quan trọng. Bài viết này sẽ trình bày cách đấu phao điện cho bơm nước tự động và đưa ra những lưu ý cần thiết để đảm bảo an toàn trong quá trình sử dụng.
Mục lục
- Tại Sao Cần Đấu Phao Điện An Toàn?
- Các Sản Phẩm Rơ Le An Toàn
- Cách Đấu Nối Rơ Le An Toàn
- Cách Hoạt Động Của Hệ Thống Phao Điện
- Các Chế Độ Hoạt Động Của Rơ Le
- Lưu Ý Khi Sử Dụng Phao Điện
- Câu Hỏi Thường Gặp
- Kết Luận
Tại Sao Cần Đấu Phao Điện An Toàn?
Việc sử dụng nguồn điện 220V để đấu phao điện cho bơm nước tự động có thể dẫn đến nhiều rủi ro. Khi công tắc phao chưa đóng tiếp điểm, máy bơm không hoạt động, nhưng trên hai cực đấu của công tác phao sẽ có cả dây pha và dây trung tính. Điều này tạo ra nguy cơ mất an toàn, nhất là khi công tác phao thường để ngoài trời và có thể bị ảnh hưởng bởi thời tiết.
Các Sản Phẩm Rơ Le An Toàn
Để đảm bảo an toàn khi đấu phao điện cho bồn nước, việc sử dụng rơ le an toàn với nguồn điện một chiều DC là rất cần thiết. Hai sản phẩm rơ le an toàn phao điện của GL Electric mà chúng ta sẽ tìm hiểu là SLRF cộng và SRF 111 X cộng. Cả hai sản phẩm này đều có công suất chịu tải máy bơm lên đến 1500 watt, phù hợp cho nhiều loại máy bơm khác nhau.

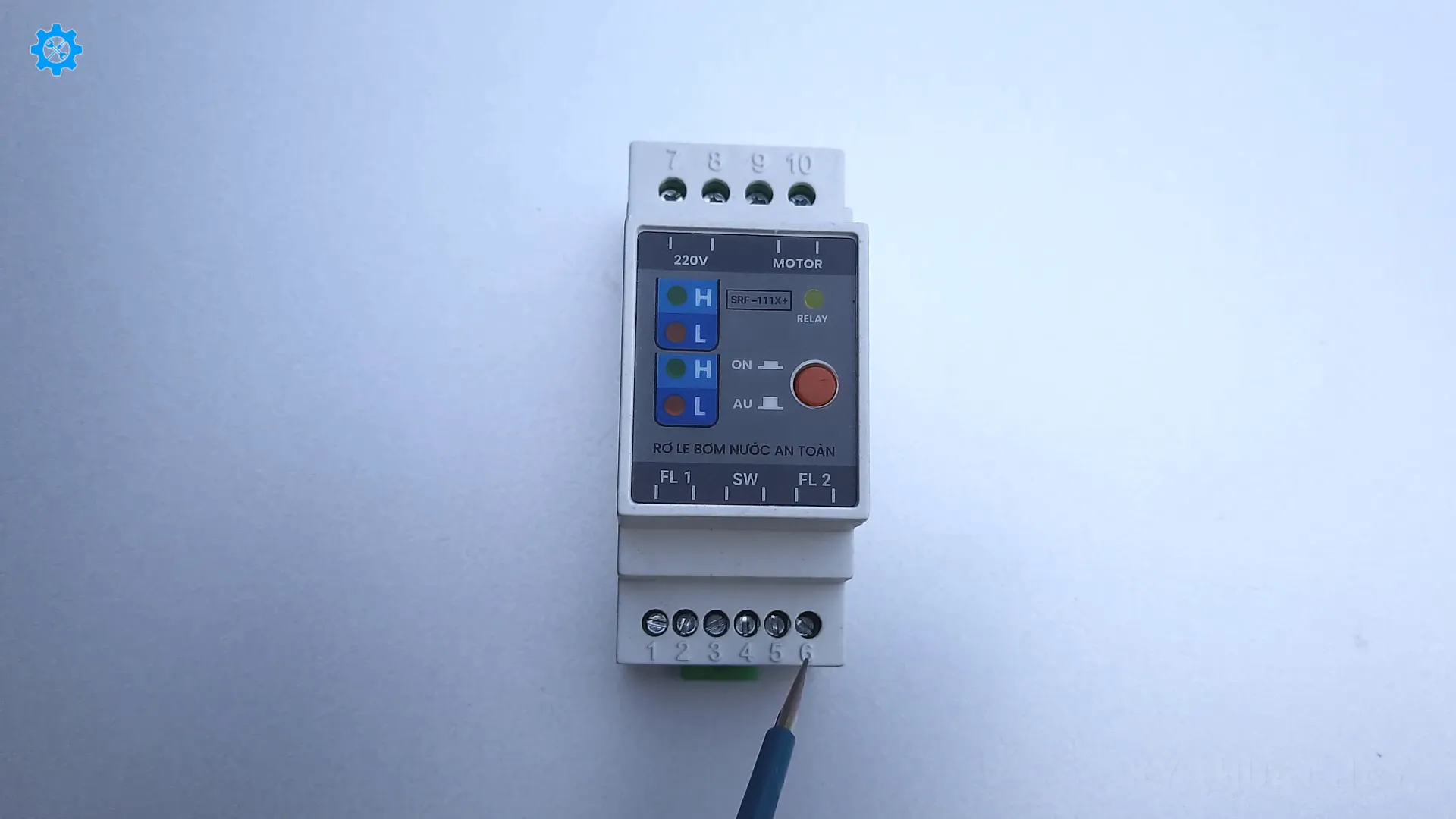

Cách Đấu Nối Rơ Le An Toàn
Để đấu nối rơ le an toàn cho phao điện, chúng ta cần tuân thủ các bước cụ thể như sau:
- Cực số bảy và số tám: cấp nguồn điện AC 220V vào cho rơ le.
- Cực số chín và số mười: đấu dây cấp điện ra cho máy bơm.
- Cực số một và số hai: đấu chế độ chống cạn vào B1 và B2 của phao điện.
- Cực số ba và số bốn: đấu công tắc để chủ động bơm không phụ thuộc vào công tắc phao.
- Cực số năm và số sáu: đấu chế độ bơm chống tràn vào A1 và A2 của phao điện.

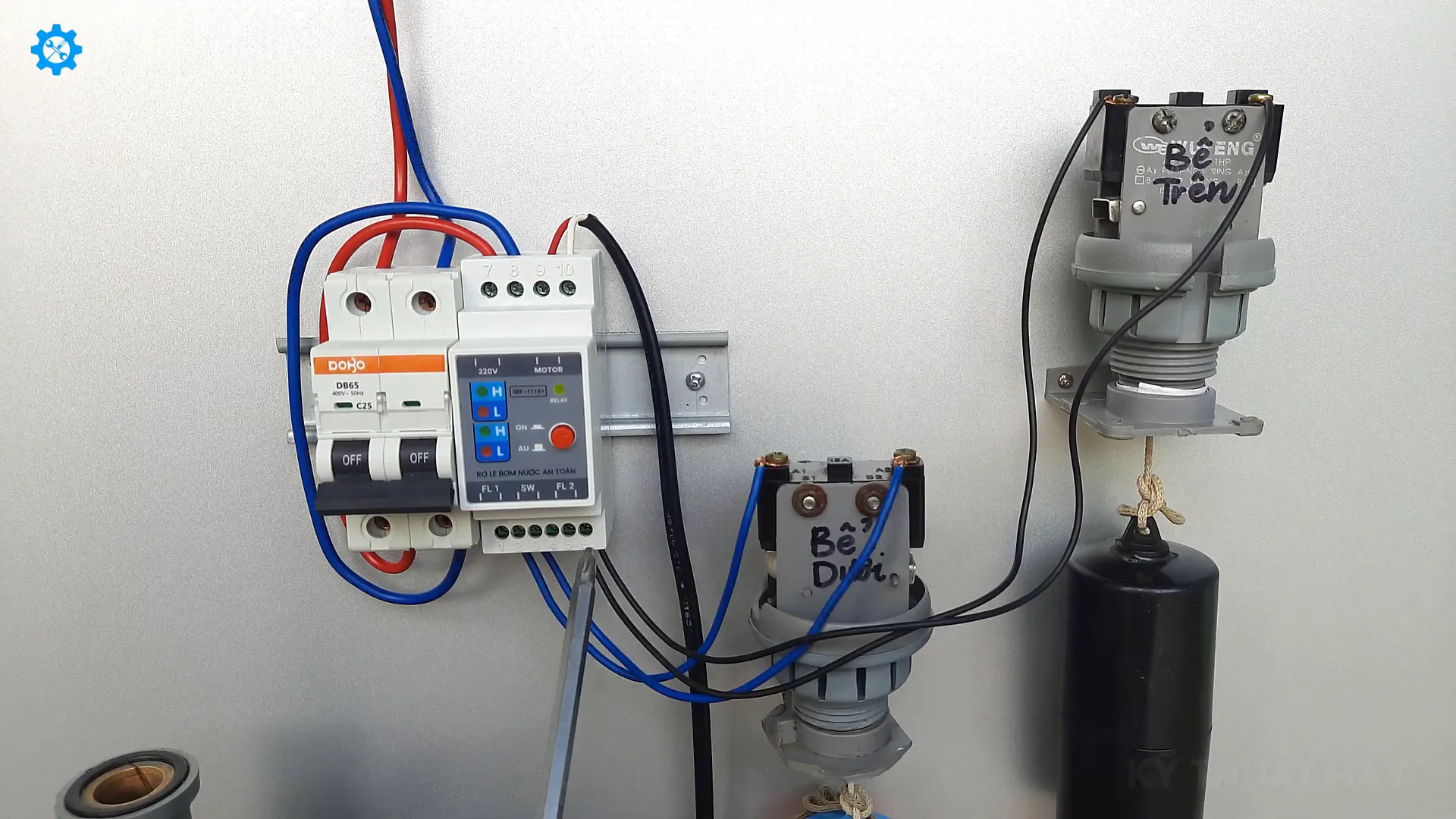

Cách Hoạt Động Của Hệ Thống Phao Điện
Khi bồn nước đầy, hai quả phao sẽ nổi lên và đóng tiếp điểm A1 và A2, từ đó rơ le ngừng cấp điện cho máy bơm hoạt động. Ngược lại, khi bồn dưới hết nước, hai quả phao ở bể dưới sẽ ghì và nhả tiếp điểm B1 và B2, rơ le sẽ có độ trễ 30 giây và ngừng cấp điện cho máy bơm.
Các Chế Độ Hoạt Động Của Rơ Le
Rơ le an toàn phao điện có thể hoạt động ở nhiều chế độ khác nhau, bao gồm chế độ bơm chống cạn và chống tràn. Ngoài ra, với một số sản phẩm như RF11X, còn được tích hợp nút nhấn để chọn chế độ bơm qua điều khiển của công tắc phao hoặc chủ động bơm mà không cần qua công tắc phao.
Lưu Ý Khi Sử Dụng Phao Điện
Để đảm bảo an toàn, người sử dụng cần chú ý đến các điều sau:
- Không nên chủ quan khi tiếp cận gần bồn nước sử dụng phao điện đấu nguồn điện 220V.
- Cần kiểm tra định kỳ các thiết bị điện để phát hiện sớm nguy cơ rò điện.
- Sử dụng rơ le an toàn với nguồn điện DC để giảm thiểu nguy cơ mất an toàn.
Câu Hỏi Thường Gặp
Phao điện có thể sử dụng cho bồn inox không?
Có, phao điện có thể sử dụng cho bồn inox nhưng cần đảm bảo đấu nối an toàn để tránh hiện tượng rò điện.
Có cần phải bảo trì định kỳ cho hệ thống bơm và phao điện không?
Có, việc bảo trì định kỳ là cần thiết để đảm bảo hệ thống hoạt động hiệu quả và an toàn.
Rơ le an toàn có thể thay thế cho phao điện không?
Rơ le an toàn không thể thay thế cho phao điện nhưng có thể hỗ trợ hoạt động của phao điện để đảm bảo an toàn hơn.
Kết Luận
Việc đấu phao điện cho bơm nước tự động không chỉ đơn thuần là công việc kỹ thuật mà còn liên quan trực tiếp đến an toàn trong quá trình sử dụng. Hy vọng bài viết này đã mang lại cho bạn những thông tin hữu ích để thực hiện việc đấu nối một cách an toàn và hiệu quả.
